材料燃燒測試及技術解決方案一站式服務平臺
熱線電話：
0512-69153465
高抗沖聚苯乙烯樹脂(PS-HI)具有優良的流動性、韌性和尺寸穩定性，可廣泛應用于家用電器、辦公用品和電子電氣等領域。PS-HI屬于典型的易燃聚合物，與丙烯腈–丁二烯–苯乙烯塑料(ABS)一樣，極限氧指數只有18%，為確保產品具有一定防火安全性，傳統方法是通過使用溴系阻燃劑和三氧化二銻來達到一定阻燃效果。但在這種純溴銻體系下，阻燃PS-HI材料密度大、熱穩定性差、模具腐蝕性嚴重，具有較多應用缺點。
金發科技股份有限公司通過使用溴銻阻燃體系及自制有機成炭劑，并使用SBS進行增韌，制備了新型阻燃PS-HI材料，對其綜合力學性能進行了分析研究，采用垂直燃燒法和錐形量熱法對其燃燒行為進行了分析。
●阻燃PS-HI材料的制備

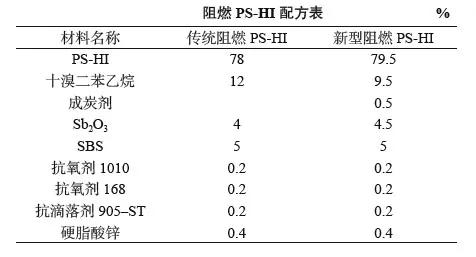

采用PS-HI作為樹脂基體，溴銻阻燃體系，使用SBS進行增韌及自制有機成炭劑，制備阻燃PS-HI，其配方組成見下表。
●物理和力學性能分析

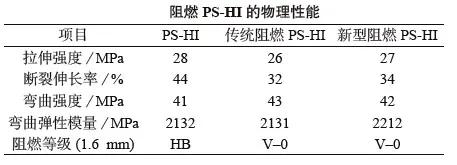

下表是三種材料的物理和力學性能測試結果，阻燃PS-HI相對PS-HI樹脂，拉伸強度和斷裂伸長率下降，彎曲強度提升，這主要與材料體系中的阻燃劑填充有關，阻燃性能均達到了1.6?mm V–0等級，具有優異的物理綜合性能。
下圖是三種材料的Izod缺口沖擊強度、密度和熔體流動速率的測試結果，與傳統阻燃PS-HI相比，新型阻燃PS-HI具有較高的韌性、較低的密度、較好的流動性、綜合性能較好，韌性提高了16%，密度降低了0.6%，流動性提高了6%。
儀器化沖擊結果

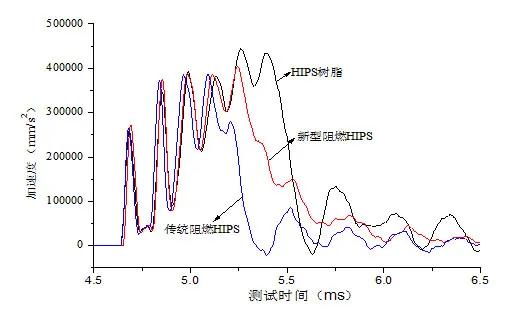

材料的韌性越好，斷裂需要的加速度越大，材料的加速度依次增大，擺錘與試樣發生作用力后，由圖可知，PS-HI樹脂的加速度最大，新型阻燃PS-HI的加速度高于傳統阻燃PS-HI，加速度越低說明裂紋越容易形成，材料的韌性越差。傳統阻燃PS-HI受力后容易產生大裂紋，導致快速開裂，并在較短的時間內加速度出現最大值，而新型阻燃PS-HI在多次受力后加速度達到最大值，出現最大加速度的時間也較晚，說明新型阻燃PS-HI具有較好的韌性。
●熱分析

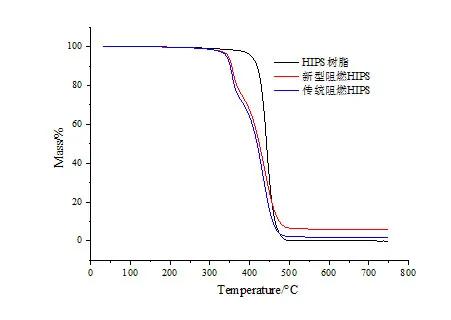

阻燃PS-HI的TG曲線出現兩個失重階段，第一個階段是阻燃劑的分解，第二個階段是樹脂的分解，新型阻燃PS-HI質量損失2%的分解溫度(T2%)高于傳統阻燃PS-HI，兩個失重階段的最大分解溫度(T1，T2)較高，具有較好的熱穩定性。
●錐形量熱測試

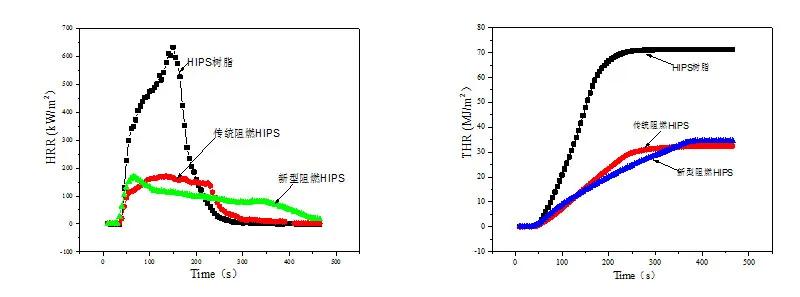

左下圖是三種材料熱釋放速率(HRR)曲線，PS-HI樹脂具有最大熱釋放速率，傳統阻燃PS-HI與新型阻燃PS-HI的最大熱釋放速率接近，但新型阻燃PS-HI最大熱釋放速率出現時間較早、持續時間較短、燃燒過程較緩和，未出現劇烈燃燒現象。
右下圖是三種材料的THR曲線，PS-HI樹脂具有最大的THR，新型阻燃PS-HI比傳統型阻燃PS-HI的熱釋放總量低，在新型成炭劑的作用下，PS-HI樹脂的燃燒不劇烈，在較低的含量下，燃燒行為的差異性非常明顯，具有較高的阻燃協效性，主要與新型阻燃體系的阻燃機理有關。

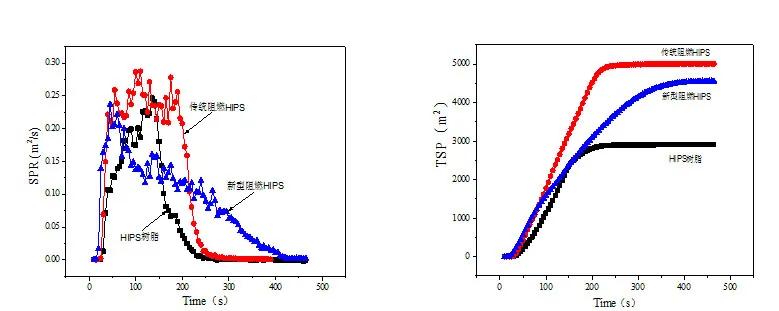

左下圖是三種材料的煙生成速率(SPR)結果，PS-HI樹脂屬于易燃性聚合物，燃燒過程較快較充分，最大煙釋放速率出現時間較晚，持續時間較短。由圖可知，傳統阻燃PS-HI的SPR最大，最大煙成速率持續時間最長，這與溴銻阻燃機理有關。新型阻燃PS-HI煙生成速率最低，出現最大煙生成速率的時間較快，持續時間最短，達到最大值后燃燒反應很快得到抑制，煙生成速率急速下降，這與其熱釋放特點呈現了較好相關性，在較短時間內出現最大熱釋放，但在此溫度下，阻燃劑的阻燃效率得到高效發揮，使得燃燒反應得到快速遏制，煙釋放和熱釋放快速下降，燃燒過程也較緩和。
右下圖是三種材料的煙生成總量(TSP)結果，PS-HI樹脂不含阻燃劑，燃燒過程快速而充分，煙釋放總量較低，兩種阻燃PS-HI的煙釋放總量均較大，這主要是由于溴系阻燃PS-HI在燃燒過程中產生大量溴化氫氣體，煙生成總量較大。新型阻燃PS-HI具有較低的溴含量，在成炭劑的作用下，在燃燒過程中總煙釋放量較低，火災危害性較低，具有獨特的燃燒行為特點。
●結 論
(1)新型阻燃PS-HI具有較好的韌性、較低密度、較高流動性，綜合力學性能優異。
(2)新型阻燃PS-HI具有較好的熱穩定性，具有促進成炭的作用。
(3)新型阻燃PS-HI具有較低的熱釋放、較低的煙釋放、阻燃效率高，可明顯抑制PS-HI樹脂的劇烈燃燒，具有較好的阻燃性。
塑道學苑通過不斷創新，努力成為火安全材料領域一站式服務品牌領導者。速測100材料測試平臺是塑道學苑踐行為所有材料人群提供優質服務宗旨邁出的重要一步。咨詢熱線：0512-69153465。更多測試資訊請訪問速測100材料測試官方網站：www.suce100.com
