材料燃燒測試及技術解決方案一站式服務平臺
熱線電話：
0512-69153465
2017年西安地鐵“問題電線電纜”事件之后，國家對電線電纜的監管力度明顯加大。上月底，市場監管總局發布了關于2018年阻燃（耐火）電線電纜產品質量國家監督專項抽查情況的通報。
按抽查產品類型劃分，抽查阻燃電纜107批次、耐火電纜11批次、阻燃耐火電纜6批次，產品抽查合格率分別為84.1%、63.6%和100%。
本次專項抽查重點對產品結構尺寸、電性能、機械物理性能、成品電纜性能、阻燃耐火性能五個方面共18個項目進行了檢驗。經檢驗，不合格產品主要質量問題集中在阻燃耐火性能、機械物理性能、電性能三個方面，包括電纜成束阻燃性能、電纜的耐火性能、絕緣收縮試驗、護套失重試驗、導體電阻、絕緣老化前抗張強度和絕緣老化前斷裂伸長率等項目。
我們重點關注下阻燃耐火性能方面的檢測結果：對107批次阻燃電纜和6批次阻燃耐火電纜進行成束阻燃性能的檢測，其中13批次不合格，項目合格率為88.5%，不合格原因是產品的護套或絕緣材料達不到相應的阻燃要求；對11批次耐火電纜和6批次阻燃耐火電纜進行耐火性能檢測，其中1批次不合格，項目合格率為94.1%，不合格原因主要是使用了不符合標準要求的電纜耐火云母帶的材料及繞包加工工藝不到位。
2018年阻燃（耐火）電線電纜產品質量
國家監督專項抽查不合格產品信息
| 序號 | 企業名稱 | 產品名稱 | 不合格項目 |
| 1 | 冀東普天線纜有限公司 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜 | 護套失重試驗 |
| 2 | 無錫市新陽光電纜有限公司 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套阻燃C級電力電纜（交聯聚乙烯絕緣聚氯乙烯護套阻燃C類電力電纜） | 護套失重試驗,電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 3 | 江蘇浦漕科技股份有限公司 | 交聯聚乙烯絕緣聚氯乙烯護套阻燃C類電力電纜 | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 4 | 丁大電纜科技有限公司 | 電力電纜（聚氯乙烯絕緣聚氯乙烯護套阻燃C類電力電纜） | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 5 | 中策永通電纜有限公司 | 額定電壓0.6/1kV電力電纜（聚氯乙烯絕緣聚氯乙烯護套阻燃C類電力電纜） | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 6 | 安徽繁華電纜有限公司 | —（交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃C類電力電纜） | 護套失重試驗 |
| 7 | 合肥安通電力電纜有限公司 | —（銅芯聚氯乙烯絕緣絞型連接用耐火軟電線） | 電纜的耐火性能 |
| 8 | 安徽偉光線纜有限公司 | 無鹵低煙阻燃交聯聚乙烯絕緣聚乙烯護套電纜 | 絕緣收縮試驗(%) |
| 9 | 山東華東線纜集團有限公司 | 擠包絕緣電力電纜 | 護套失重試驗,電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 10 | 勝利油田北方實業集團有限責任公司勝利電線電纜廠 | 塑料絕緣電纜 | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 11 | 山東半島線纜有限公司 | 聚氯乙烯絕緣軟電線 | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 12 | 齊魯電纜有限公司 | 耐火電力電纜 | 護套失重試驗 |
| 13 |
生產單位：方樂電纜有限公司交聯電纜廠 受檢單位：方樂電纜有限公司 |
—（交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃C類電力電纜） | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 14 | 河南勝華電纜集團有限公司 | —（交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜） | 護套失重試驗 |
| 15 | 廣州市壹纜電纜實業有限公司 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套阻燃C類電力電纜（交聯聚乙烯絕緣聚氯乙烯護套阻燃C類電力電纜） | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 16 | 深圳中纜電纜集團有限公司 | 交聯聚乙烯絕緣聚氯乙烯護套阻燃C類電力電纜 | 護套失重試驗,電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 17 | 廣東環威電線電纜股份有限公司 | 交聯聚乙烯絕緣聚氯乙烯護套阻燃C類電力電纜 | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 18 | 東莞市通寶電線電纜有限公司 | 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃C類控制電纜 | 絕緣老化前抗張強度--中間值,絕緣老化前斷裂伸長率--中間值（%） |
| 19 | 深圳市鴻安達電纜有限公司 | 交聯聚乙烯絕緣電力電纜 | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
| 20 | 廣州市孖寶電纜有限公司 | 銅芯聚氯乙烯絕緣阻燃軟電纜 | 導體電阻(20℃) |
| 21 |
生產單位：金龍羽集團股份有限公司 受檢單位：惠州市金龍羽電纜實業發展有限公司 |
交聯聚乙烯絕緣阻燃C類電力電纜（交聯聚乙烯絕緣聚氯乙烯護套阻燃C類電力電纜） | 電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離 |
從上面的表格中我們不難發現，這些阻燃耐火電纜不合格的主要原因有2個：電纜成束阻燃性能--試樣上炭化的長度與噴嘴底邊向上距離、護套失重。那么這兩個原因主要是源自哪些標準呢？

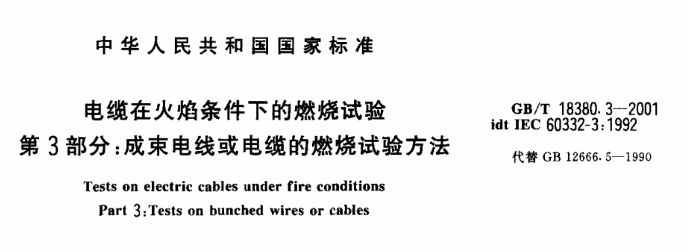

GB/T 18380.3中關于燃燒性能要求到：無論是在鋼梯前面還是后面，在試樣上測得的炭化部分的最長距離應不超過噴燈底邊以上2.5m。

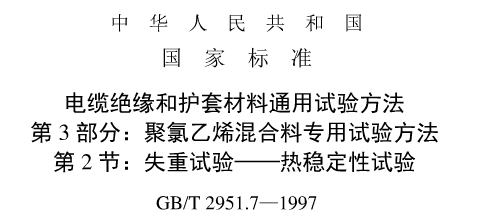

而在GB/T 2951.7中對于熱穩定性方面要求規定到：每一試件的失重應是失重前后質量值差（以mg為單位）除以表面積（以cm2為單位），三個試件的測量結果的中間值作為該材料的失重，以mg/cm2表示。需要注意的是，不同的材料，需要滿足不同的標準，試驗條件也不同，其結果（是否合格）的判定條件自然不相同。
塑道學苑通過不斷創新，努力成為火安全材料領域一站式服務品牌領導者。充分融合移動互聯新技術的優勢，堅持內容價值性導向的原則，致力于帶給行業人嶄新的知識學習體驗、專業的產品技術服務、全面的產業思維提升，讓更多業內人士專業知識儲備獲得提高，產品技術問題獲得解決，企業核心競爭力獲得提升。迄今，塑道學苑已推出內容傳播，交流培訓，材料檢測三大品牌服務。咨詢熱線：0512-62982691
更多信息請訪問塑道學苑官方網站：www.iayo.com.cn
