大家好，我是老臺

出場一向低調沉穩

就在昨天

我們家電視忽然就黑屏了

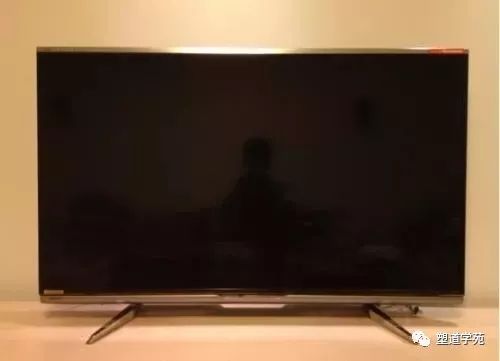

現場大概是下面這樣的

電視已經過了保修期！怎么辦？

老臺默默祈禱了30秒

然而并沒有什么卵用

作為一名工科男，我怎么能隨便妥協！

于是我快速回顧了下電視黑屏拯救教程

并腦補了暴力拆機畫面

不過正式動手前

老臺覺得必須先了解一下電視機的阻燃知識

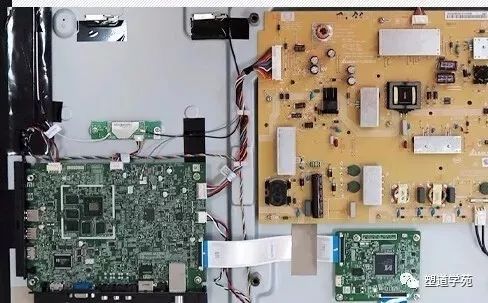

先研究一下電視的構造。在我們阻燃科學工程師眼中，電視機只有四部分：外殼、印刷電路板、電線電纜和連接器件。

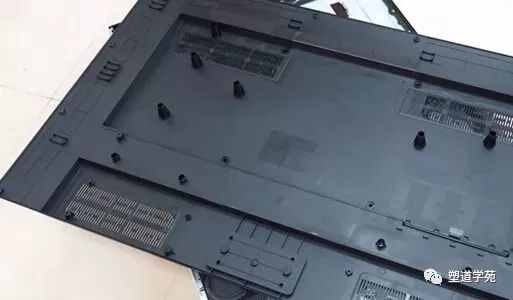

PART 1 外殼

電視機外殼的材料除了少數金屬外，大部分都是阻燃ABS和HIPS材質的工程塑料，以滿足一定的阻燃、防靜電以及強度需求。通常情況下，上述材料會選用含鹵阻燃助劑，如十溴二苯乙烷、溴代三嗪、四溴雙酚A，當然也會與一些協效劑并用，如三氧化二梯等。

關于電視機的外殼阻燃的重要性，在之前介紹國外阻燃科學發展時已經介紹過了（見下鏈接）。有無添加阻燃劑的電視機外殼在遇火時的反應相差較明顯。

據說這是史上最全的阻燃劑發展史（國外篇）

因此，電視機外殼得經過阻燃處理和一系列阻燃測試后才能進入市場。這其中就包括灼熱絲測試、UL94燃燒等級測試、針焰試驗。前兩者在前面的文章里已經介紹過（見下鏈接），這里簡單介紹下針焰試驗。

一張圖帶你看UL百年發展歷史（附UL-94測試標準及方法）

插排爆炸了？電器材料行業人必知的小試驗大學問（文末有福利）

小黑板        塑道學苑

針焰試驗可以理解為在規定的條件下，試驗火焰不會使部件起燃，或試驗火焰引燃了可燃部件，但是部件的燃燒持續時間或燃燒長度有限，并且火焰或從試驗樣品上落下的燃燒或灼熱顆粒不會使燃燒蔓延。

針焰試驗主要測試參考標準包括：GB4706.1-2005 《家用和類似用途電器的安全通用要求》、IEC60695-11-5：2004  《針狀火焰試驗方法.裝置、證實試驗協議和指南》、GB/T5169.5-2008《電工電子產品著火危險試驗第5 部分:試驗火焰針焰試驗方法裝置、確認試驗方法和導則》等。

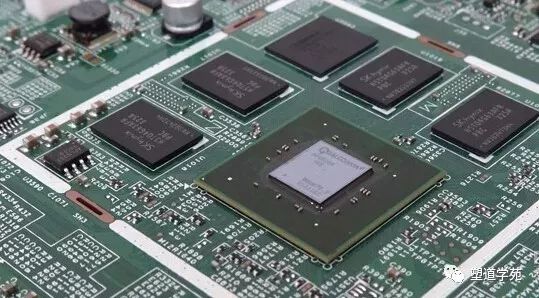

PART 2 印刷電路板

如今，幾乎所有商業化電氣和電子設備都攜帶印刷電路板，作為電子產品的“大腦”，為產品和用戶間提供人機交互連接或定制程序功能實現。

印刷電路板通常由塑料層壓板制成，金屬電路和電子部件焊接到電路上。電子產品中使用的接線板類型取決于應用的材料和復雜程度。

電路板的趨勢傾向于更小，更密集，這就導致了熱量的集中和電子元件的散熱不及時的問題。電氣故障除了可能的外部火源外，還有內部熱量無法釋放而導致火災隱患的可能性。

為此，大多數印刷電路板設計需要滿足諸如美國保險商實驗室（UL）等組織設定的可燃性標準，如UL94燃燒測試標準、UL796印刷線路板PWB測試標準、UL746E印刷線路板基材認證標準、UL746F柔性印刷線路板材認證標準等。這些參數通常在線路板上都會標識。

Attention        塑道學苑

通常線路板基材會選用四溴雙酚A等阻燃助劑，但需要注意的是，阻燃劑在不同的材料中時會產生不同的反應，并會影響材料整體性能。因此印刷電路板的阻燃劑類型選擇就變得十分重要。例如作為印刷電路板中常選用TBBPA作為反應性阻燃劑，在制造階段直接結合到成為布線板的塑料中。

PART 3 電線電纜

電視中的電線多為連接線使用，各種電源線、信號線組成了龐大的線路網絡。

我們都知道電線會引起火災，這跟自身的發熱和局部短路等有一定的關系，這就要求電線也必須滿足一定的阻燃性能。電線電纜的阻燃標準可以參考上一篇文章（鏈接如下）。與印刷電路板的阻燃劑選型相似，線纜添加阻燃劑也要考慮對本身性能的影響。

阻燃測試標準哪家強？在中國的話，你得這么選（附100條阻燃領域常用標準）

PART 4 連接器件

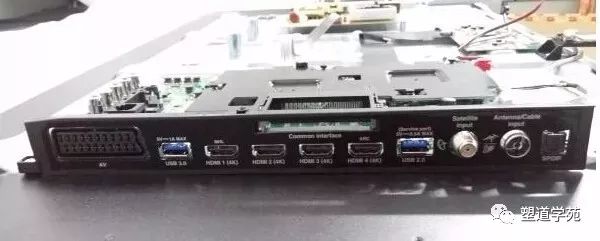

所有電氣和電子設備都依賴于連接器——小型塑料部件，連接各種電氣部件以確保產品正常工作。外部連接器包括用于電源的連接器，以及諸如USB或HDMI端口的設備。

當發生火警危險時，連接器通常是電氣設備中最脆弱的部件之一。松動、腐蝕或暴露在潮濕環境中的連接器可能會在電路過載的情況下產生各種火災風險。

為此，在連接器材料中必須使用阻燃劑以滿足消防安全要求。同樣的，阻燃劑的使用不能改變最終產品功能的其他重要性能（如強度，耐熱和耐潮濕性）。

了解完關于電視機的阻燃小知識，接下來剛準備動手拆，沒想到電視機竟然又復活了，難道是聽到要強拆被嚇醒了？后經證實，其實只是停電了而已。虛驚一場，我的電視機終究還活著。
